New Wavelength Calibration Source (-2 series)

オーシャンインサイトの分光器波長校正光源は、便利なバッテリオプション、リモートOn/Off、およびバッテリ充電やランプ駆動を示すLEDインジケータ付きで紫外から近赤外にわたる構成にてご利用いただけます。

最新の波長校正光源-2シリーズには、水銀アルゴン(253-1700 nm)、クリプトン(427-893 nm)、ネオン(540-754 nm)、アルゴン(696-1704 nm)、およびキセノン(916-1984 nm)ガス放射輝線光源があります。

紫外から近赤外にわたる校正光源の輝線の表をご参照ください



より多くの輝線を使う事で、分光器の性能を維持する事 - 例えば分光器のベースラインドリフトや全ての分光器に固有の関連する現象を補正する事 - がさらに容易になります。

製品詳細

  • ガス放電光源 -- 高い信頼性の分光器波長校正を行うための原子輝線を生成
  • 紫外-近赤外の範囲 -- 広範囲の波長に渡る複数の光源からご選択
  • 便利なオペレーション -- 光源に5 VDC電源および組込みの充電式リチウムイオンバッテリが付属

仕様

波長範囲以外の性能仕様は各校正光源で同一となります。

サイズ: 16.7 x 10.6 x 3.4 cm (足なし)
重量: 180 g
消費電力: 2A (最大) @ 5 VDC バッテリ充電時
所要電力: 5 VDC 電源;充電式組込みリチウムイオンバッテリ
バルブ寿命: 3,500 時間 (定型)
口径: 3 mm
振幅安定化: ~1 分
光コネクタ: SMA 905

校正光源毎の波長範囲

モデル 波長範囲 全波長校正光源の主要な輝線は、紫外-近赤外校正光源の輝線チャート表をご参照ください。
HG-2 253-1700 nm
KR-2 427-893 nm
NE-2 540-754 nm
AR-2 696-1704 mm
XE-2 916-1984 nm

ダウンロード

PDF: 27-MNL-WCS-2 波長校正製品 v1.0 マニュアル

PDF: スペクトル波長校正光源 - カンパニーステートメント

スペクトル出力グラフ

校正光源毎の輝線

HG-2の強い水銀輝線 (nm)

253.652 404.656
296.728 407.783*
302.150 435.833
313.155 546.074
334.148 576.960**
365.015 579.066**

* このスペクトル線は300または600ライン/mmのグレーティングで構成される分光器でははっきりとしません。

** 1200、1800、2400、あるいは3600ライン/mmを搭載した分光器では、スペクトル線は576.96nmと579.07nmではっきりとわかります。



HG-2の強いアルゴン輝線 (nm)

696.543 800.616*
706.722 811.531
714.704 826.452
727.294 842.465
738.398 852.144
750.387 866.794
763.511 912.297
772.376 922.450
794.818

* このスペクトル線は、1800、2400、あるいは3600ライン/mmで構成された分光器でのみはっきりします。

AR-2の強いアルゴン輝線 (nm)

696.543 772.376
706.722 794.818
714.704 800.616*
727.294 811.531
738.398 826.452
750.387 842.465
763.511 852.144
866.794 1280.27
912.297 1295.67
922.45 1300.83
935.422 1322.81
965.779 1327.26
978.45 1331.32
1047.01 1336.71
1067.36 1350.42
1107.89 1362.27
1144.18 1367.86
1148.81 1371.86
1166.87 1382.57
1171.95 1390.75
1211.23 1409.36
1213.97 1504.65
1234.34 1517.27
1243.93 1532.93
1248.77 1598.95
1270.23 1694.06
1273.34 1704.29

* このスペクトル線は、1800、2400、あるいは3600ライン/mmで構成された分光器でのみはっきりします。

KR-2の強いクリプトン輝線 (nm)

431.958 826.324
436.264 829.811
437.612 877.675
439.997 892.869
445.392 1181.938
446.369 1220.353
450.235 1317.741
556.222 1363.422
557.029 1442.679
587.096 1473.444
758.741 1537.204
760.155 1689.676
768.525 1800.223
769.454 1816.733
785.482 1520.310
791.343 1620.872
805.950 1755.350
810.436 1785.738
819.006

青文字で記載された波長は最も強い輝線であり、校正ラベルに印刷されています。

NE-2の強いネオン輝線 (nm)

341.790 633.442
342.391 638.299
503.135 640.225
503.775 650.653
540.056 653.288
576.441 659.895
582.015 667.828
585.249 671.704
588.189 692.947
594.483 703.241
597.553 717.394
602.99968 724.512
607.433 743.890
609.616 747.244
612.884 748.887
614.306 753.577
616.359 754.404
621.728 1117.752
626.649 1152.275
630.479

青文字で記載された波長は最も強い輝線であり、校正ラベルに印刷されています。

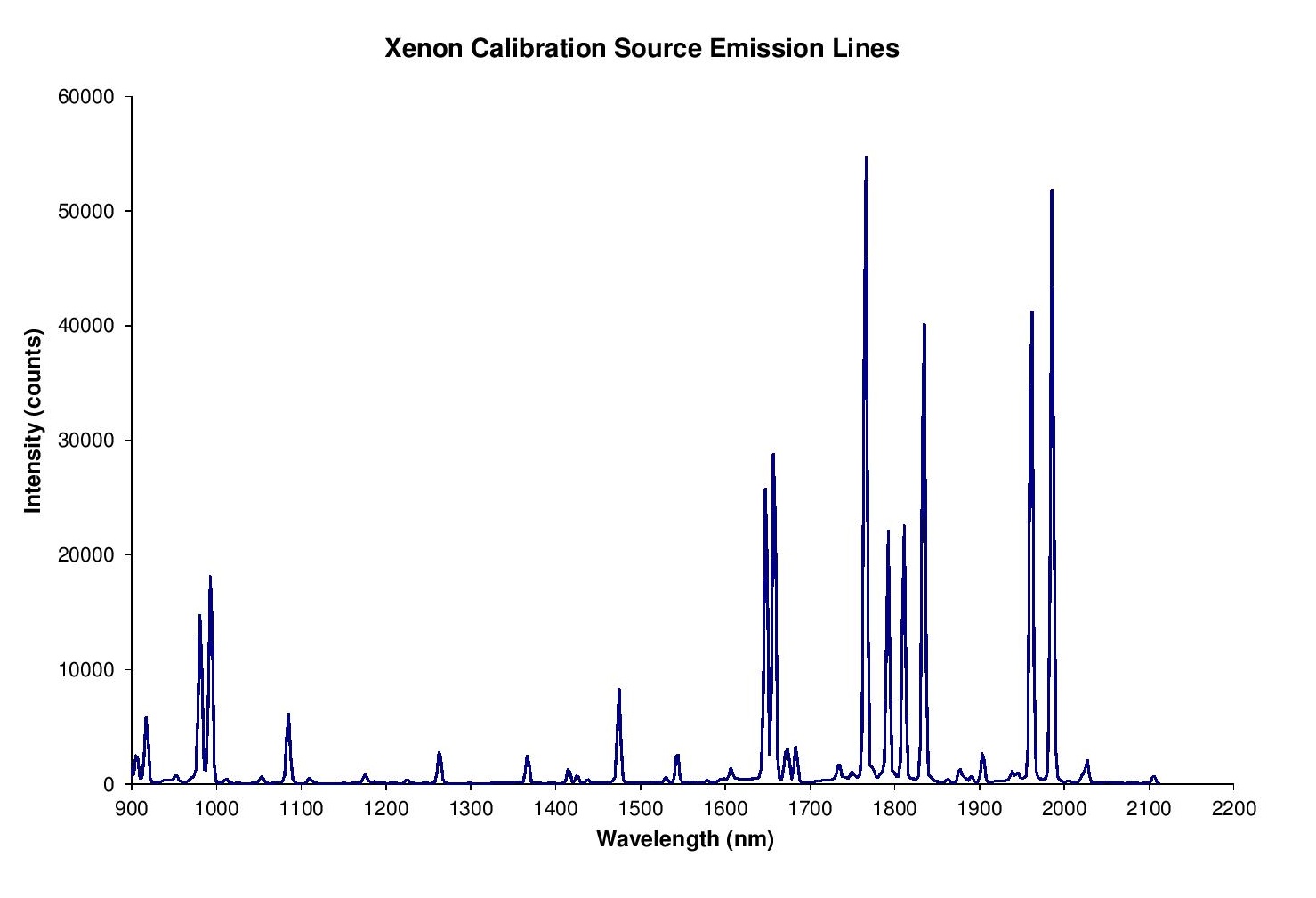

XE-2の強いキセノン輝線 (nm)

452.186 823.163
462.420 826.652
466.849 881.941
469.097 904.545
469.804 916.265
473.415 979.970
479.262 992.319
480.702 1083.837
482.971 1365.706
484.329 1414.244
491.651 1473.281
492.315 1541.839
733.930 1605.328
738.600 1672.815
739.379 1262.339
740.040 1647.29
755.979 1656.023
758.468 1763.882
764.391 1790.45
780.265 1809.09
788.132 1832.53
796.734 1959.94
805.726 1984.638
806.134

青文字で記載された波長は最も強い輝線であり、校正ラベルに印刷されています。
