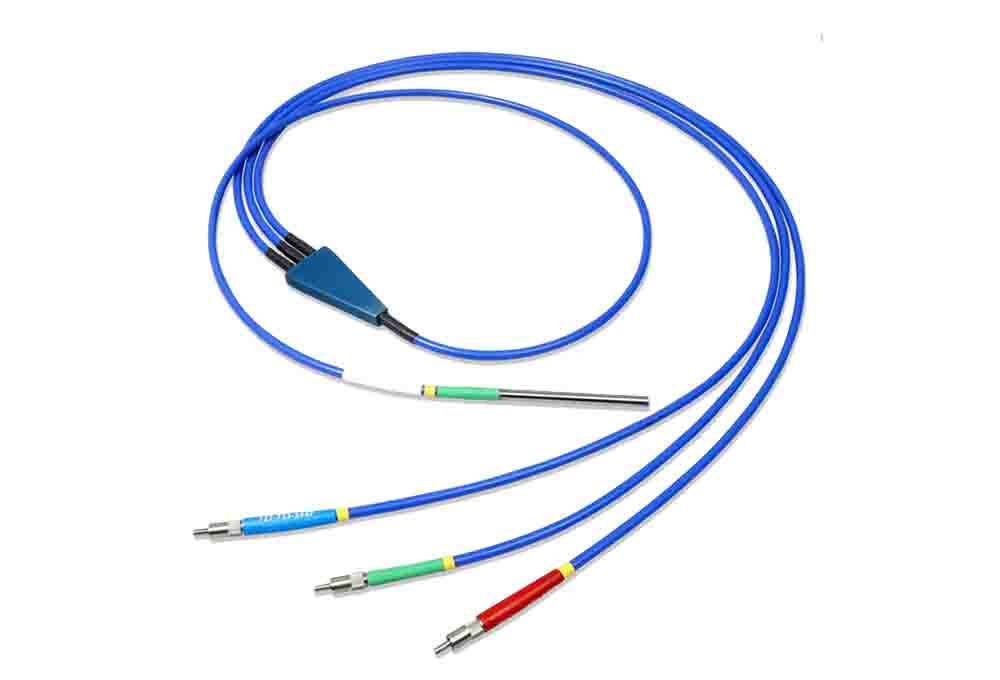

Reflection/Backscattering Probes for Expanded Wavelength Coverage

R200-12-MIXED 波長範囲を拡張した反射/後方散乱プローブオーシャンインサイトのR-シリーズファイバ光学反射プローブは、固体表面からの反射や蛍光、あるいは液体や粉末の中の後方散乱や蛍光を測定するための設置面積の小さい光学センシングシステムを構築するために同社の分光器や光源と接続します。反射プローブは、紫外-可視(250-800nm)か可視-近赤外(400-2100nm)、あるいは両方のレンジの組み合わせで最適化可能です。

波長範囲を拡張した反射プローブの端面 R200-12-MIXEDは、14本のファイバ -- 6本の紫外-可視および6本の可視-近赤外の照明ファイバ、プラス1本の紫外-可視および1本の可視-近赤外の読取ファイバ -- を備えています。プローブは、各チャンネルが異なる波長範囲に設定されているデュアルチャンネル分光器へ容易に接続されます。

仕様

波長範囲を拡張した反射/後方散乱プローブ 仕様
ファイバプロフィール: ステップインデックスマルチモード
ファイバコア: ピュアシリカコア
ファイバクラッド: フッ素をドープしたシリカクラッド
ファイババッファ/コーティング: ポリイミドコーティング
ファイババンドル: 2本(紫外-可視が1本、可視-近赤外が1本)の読取用ファイバの周りに12本(紫外-可視が6本、可視-近赤外が6本)の照明用ファイバ
動作温度範囲: -20 ℃ - 80 ℃
開口数: 0.22 ± 0.02 (空気中で24.8°の受光角を生みます)
プローブフェルール: ステンレススチール
プローブコネクタ: QR-シリーズプローブ: プレミアムグレードSMA905コネクタ;
R-シリーズプローブ: ラボラトリグレードSMA905コネクタ
分岐点: アセンブリの中間 (1m)
プローブ全長: ファイバアセンブリの長さ2m、プローブフェルールの長さ76.2mm = 全長2.076m; カスタム長も可能

拡張波長範囲の反射/後方散乱プローブ

型番 波長範囲 コア径 ファイバジャケット プローブフェルール LTBR * STBR **
QR200-12-MIXED 300-1100 nm & 400-2500 nm 200 μm ± 4 μm シリコンモノコイル 外径 6.35 mm 8 cm 4 cm
R200-12-MIXED 300-1100 nm & 400-2500 nm 200 μm ± 4 μm zipチューブ青色PVDF 外径 6.35 mm 8 cm 4 cm
* LTBR(Long Term Bend Radius): 長期曲げ半径
** STBR(Short Term Bend Radius): 短期曲げ半径

サンプルアプリケーション

色や外観、化学組織のための固体表面からの反射 色や外観、化学組織のための液体および粉末内の後方散乱
プラスチック、金属、ペンキ、およびコーティング; 薄膜と光学フィルタ ミルクおよびその他の飲料
インク、染料、およびグラフィックアート ペンキ、インク、および染料
工業用の織物と衣料 樹脂と大量粉末
人間の皮膚やその他の細胞組織のような生医学のサンプル 泥や濁った液体中の浮遊微粒子物質
工場、船舶の寿命 液体サンプルの蛍光
