HR4000CG-UV-NIR 超高分解能分光器
|
オーシャンインサイトのHR4000CG コンポジットグレーティング分光器は、同社のHC-1グレーティング -- 特に200-1100nmの範囲を通して完全なスペクトル出力を提供するために設計された200-1050nmに最良効率を持つ革命的で登録商標のバリアブルブレーズグレーティング -- を使用しています。
革命的なHR4000CGは、あらかじめ決まった光学ベンチオプションを組み込んだ仕様固定型モデルです。
HR4000CGは、オーシャンインサイトにて在庫を持っておりますので、仕様選択型モデルと比べ短納期でご提供できます。
|
 |
特徴
HR4000CG分光器は、200-1100nmの波長範囲と優れた光学分解能: 0.75 nm (FWHM)を提供するために、5μmの入射スリット、登録商法のHC-1グレーティング、および特許を受けたオーダーソーティングフィルタを利用しています。HR4000CGは、200-1100nmの範囲を通してより優れた分解能を提供するだけでなく、1070-1100nmの範囲における感度も改善された3648素子リニアアレイCCDディテクタを搭載しています。HR4000CG分光器は、"HR"光学ベンチを使用しており、紫外域の分光器性能を向上するためのUVディテクタアップグレードを施してあります。
 全てのCG-シリーズ分光器は、200-1100nmの波長範囲を提供するために設計された革命的で登録商標のバリアブルブレーズのグレーティングであるHC-1グレーティングを使用しています(右のHC-1グレーティング効率カーブをご覧下さい)。このコンポジットグレーティングに加えてHR4000CG-UV-NIR分光器は、2次光、3次光の影響を除去するためのOFLVバリアブルロングパスオーダーソーティングフィルタを搭載しています。グレーティングとOFLVフィルタはともに製造の時点で組み込まれ、所定位置に固定されています。
HR4000CGは、分光器とアクセサリを制御する際の柔軟性を提供するオンボードのプログラム可能なマイクロコントローラを搭載しています。新しい30-ピンコネクタを使用する事によって、外部光源の制御、そして外部デバイスからのデータ取り出しを含む多数の操作パラメータをインプリメントする事ができます。HR4000CGは、他の装置に接続するための10個のユーザプログラム可能なデジタル入出力;1つのアナログ入力と1つのアナログ出力; および装置を起動させるためのパルスジェネレータにアクセスできます。
HR4000CG分光器で取得した太陽の放射照度スペクトル

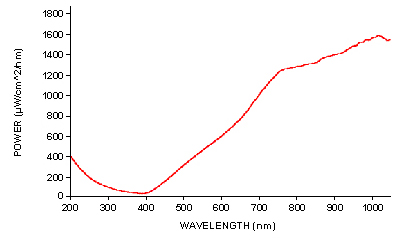

HR4000CG分光器で取得したDH2000重水素タングステンハロゲン光源の放射照度スペクトル
| 外寸 |
| サイズ: |
148.6 mm x 104.8 mm x 45.1 mm |
| 重量: |
570 g |
| ディテクタ |
| ディテクタ: |
東芝製 TCD1304AP リニアCCDアレイ |
| ピクセル数: |
3648 ピクセル |
| ピクセルサイズ: |
8 μm x 200 μm |
| ピクセル飽和電荷量: |
~100,000 エレクトロン |
| 感度: |
130 フォトン/カウント @ 400 nm; 60 フォトン/カウント @ 600 nm |
| 光学ベンチ |
| デザイン: |
f/4、対称クロスドチェルニターナ |
| 焦点距離: |
入出力 101.6 mm |
| 入射口径: |
5 μm 幅スリット |
| グレーティング: |
グレーティングHC-1、300ライン/mmグレーティング |
| OFLVフィルタ: |
OFLV-200-1100 |
| 紫外感度向上ウィンドウ: |
あり、UV4 |
| 光ファイバコネクタ: |
単一素線の光ファイバ(NA0.22)用のSMA905 |
| 分光器 |
| 波長範囲: |
200-1050 nm |
| 光学分解能: |
0.75 nm FWHM |
| S/N比: |
300:1 (フルシグナル) |
| A/D 分解能: |
14 ビット |
| ダークノイズ: |
12 RMS カウント |
| ダイナミックレンジ: |
2 x 109 (システム); シングルスキャンで1300:1 |
| 露光時間: |
3.8 m秒 - 10 秒 |
| 迷光: |
<0.05% @ 600 nm; <0.10% @ 435 nm |
| 補正リニアリティ: |
>99.8% |
| 電子回路 |
| 消費電力: |
450 mA @ 5 VDC |
| データ転送速度: |
USB2.0ポートで4m秒毎; USB1.1で18m秒毎にメモリへフルスキャン |
| 入出力: |
10個のオンボードデジタルのユーザプログラム可能なGPIO |
| アナログチャンネル: |
1つの13ビットアナログ入力; 1つの9ビットアナログ出力 |
| トリガモード: |
4種類のモード |
| ストロボ機能: |
あり |
| コネクタ: |
30-ピンコネクタ |
| コンピュータ |
| OS: |
USBポート使用時: Windows98/Me/2000/XP、Mac OS X、およびLinux OS |
| コンピュータインタフェース: |
USB 2.0 @ 480 Mbps (USB1.1互換); RS-232 (2線) @ 115.2 K ボー |
| 周辺インタフェース: |
SPI (3線); I2C 中間統合回路 |
|
