Reflection/Backscattering Probes

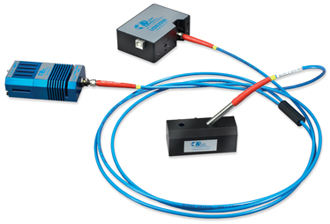

R200-7 反射プローブセットアップ オーシャンインサイトのファイバ光学反射/後方散乱プローブは、表面からの正反射または拡散反射、固体表面からの蛍光、あるいは溶液や粉末における後方散乱と蛍光の測定に用いられます。これら反射/後方散乱プローブは、固体表面からの反射と蛍光、あるいは液体や粉末内の後方散乱と蛍光を測定するための設置面積の小さな光学センシングシステムを構築するためにオーシャンインサイトの分光器と光源に接続させます。反射プローブは、紫外-可視(250-800nm)または可視-近赤外(400-2100nm)、あるいは両方の範囲の組み合わせで最適化されています。

特徴

  • アプリケーション融通性 -- 固体表面からの反射と蛍光、あるいは液体や粉末からの後方散乱と蛍光を測定
  • 紫外-可視または可視-近赤外の波長範囲 -- プローブを紫外-可視(250-800nm)または可視-近赤外(400-2100nm)、あるいは紫外-可視と可視-近赤外の組み合わせで最適化
  • 複数プローブのオプション -- フェルール材質(ステンレススチールまたはプラスチック)とプローブウィンドウデザイン(スタンダードまたは30°の角度付き)の選択を含むオプション

反射プローブの端面 R400-7、R200-7、およびR600-7のそれぞれは、ステンレススチールフェルール内にタイトにバンドルされた7本の光ファイバ -- 1本の読取用ファイバの周りを6本の照明用ファイバが囲んだ配置 -- から構成されています。R200-7に使われているファイバは200μm径、R400-7に使われているファイバは400μm径、そしてR600-7に使われているファイバは600μmです。

非金属フェルールオプション

RP200-7は、同じく"1本の周りに6本"のデザインのバンドルされた7本の200μmファイバから構成されています。プローブは、腐食性サンプルを伴うような非金属プローブを必要とするアプリケーションに役立つプラスチックのフェルールを備えています。

仕様

反射/後方散乱プローブ 仕様
ファイバプロフィール: ステップインデックスマルチモード
ファイバコア: ピュアシリカコア
ファイバクラッド: フッ素をドープしたシリカクラッド
ファイババッファ/コーティング: ポリイミドコーティング (標準)
ファイババンドル: 1本の読取用ファイバの周りに6本の照明用ファイバ
動作温度範囲: -20 ℃ - 80 ℃
開口数: 0.22 ± 0.02 (空気中で24.8°の受光角を生みます)
プローブフェルール: ステンレススチール (標準)
プローブコネクタ: QR-シリーズプローブ: プレミアムグレードSMA905コネクタ;
R-シリーズプローブ: ラボラトリグレードSMA905コネクタ
分岐点: アセンブリの中間 (1m)
プローブ全長: ファイバアセンブリの長さ2 m、プローブフェルールの長さ76.2 mm = 全長2.076 m; カスタム長も可能

標準の反射/後方散乱プローブ

型番 波長範囲 コア径 ファイバジャケット プローブフェルール LTBR * STBR **
QR200-7-UV-VIS 300-1100 nm 200 μm ± 4 μm シリコンモノコイル 外径 6.35 mm 8 cm 4 cm
QR200-7-VIS-NIR 400-2500 nm 200 μm ± 4 μm シリコンモノコイル 外径 6.35 mm 8 cm 4 cm
QR230-7-XSR/BX 180-900 nm 230 μm アルミニウムコーティング、ステンレススチールBX 外径 6.35 mm 8 cm 4 cm
QR400-7-SR 200-1100 nm 400 μm ± 8 μm シリコンモノコイル 外径 6.35 mm 16 cm 8 cm
QR400-7-SR/BX 200-1100 nm 400 μm ± 8 μm ステンレススチールBX 外径 6.35 mm 16 cm 8 cm
QR400-7-UV/BX 300-1100 nm 400 μm ± 8 μm ステンレススチールBX 外径 6.35 mm 16 cm 8 cm
QR400-7-UV-VIS 300-1100 nm 400 μm ± 8 μm シリコンモノコイル 外径 6.35 mm 16 cm 8 cm
QR400-7-VIS/BX 400-2500 nm 400 μm ± 8 μm ステンレススチールBX 外径 6.35 mm 16 cm 8 cm
QR400-7-VIS-NIR 400-2500 nm 400 μm ± 8 μm シリコンモノコイル 外径 6.35 mm 16 cm 8 cm
QR450-7-XSR 180-900 nm 450 μm アルミニウムコーティング、ステンレススチールBX 外径 6.35 mm 16 cm 8 cm
QR600-7-SR-125F 200-1100 nm 600 μm ± 10 μm シリコンモノコイル 外径 3.18 mm 24 cm 12 cm
QR600-7-UV-125F 300-1100 nm 600 μm ± 10 μm シリコンモノコイル 外径 3.18 mm 24 cm 12 cm
QR600-7-VIS-125F 400-2500 nm 600 μm ± 10 μm シリコンモノコイル 外径 3.18 mm 24 cm 12 cm
R200-7-UV-VIS 300-1100 nm 200 μm ± 4 μm zipチューブ青色PVDF 外径 6.35 mm 8 cm 4 cm
R200-7-VIS-NIR 400-2500 nm 200 μm ± 4 μm zipチューブ青色PVDF 外径 6.35 mm 8 cm 4 cm
R400-7-SR 200-1100 nm 400 μm ± 8 μm zipチューブ青色PVDF 外径 6.35 mm 16 cm 8 cm
R400-7-UV-VIS 300-1100 nm 400 μm ± 8 μm zipチューブ青色PVDF 外径 6.35 mm 16 cm 8 cm
R400-7-VIS-NIR 400-2500 nm 400 μm ± 8 μm zipチューブ青色PVDF 外径 6.35 mm 16 cm 8 cm
R600-7-SR-125F 200-1100 nm 600 μm ± 10 μm zipチューブ青色PVDF 外径 3.18 mm 24 cm 12 cm
R600-7-UV-125F 300-1100 nm 600 μm ± 10 μm zipチューブ青色PVDF 外径 3.18 mm 24 cm 12 cm
R600-7-VIS-125F 400-2500 nm 600 μm ± 10 μm zipチューブ青色PVDF 外径 3.18 mm 24 cm 12 cm
RP200-7-UV-VIS 300-1100 nm 200 μm ± 4 μm zipチューブ青色PVDF 外形 6.35 mm PEEK 8 cm 4 cm
* LTBR(Long Term Bend Radius): 長期曲げ半径
** STBR(Short Term Bend Radius): 短期曲げ半径

サンプルアプリケーション

色や外観、化学組織のための固体表面からの反射 色や外観、化学組織のための液体および粉末内の後方散乱
プラスチック、金属、ペンキ、およびコーティング; 薄膜と光学フィルタ ミルクおよびその他の飲料
インク、染料、およびグラフィックアート ペンキ、インク、および染料
工業用の織物と衣料 樹脂と大量粉末
人間の皮膚やその他の細胞組織のような生医学のサンプル 泥や濁った液体中の浮遊微粒子物質
工場、船舶の寿命 液体サンプルの蛍光
.
